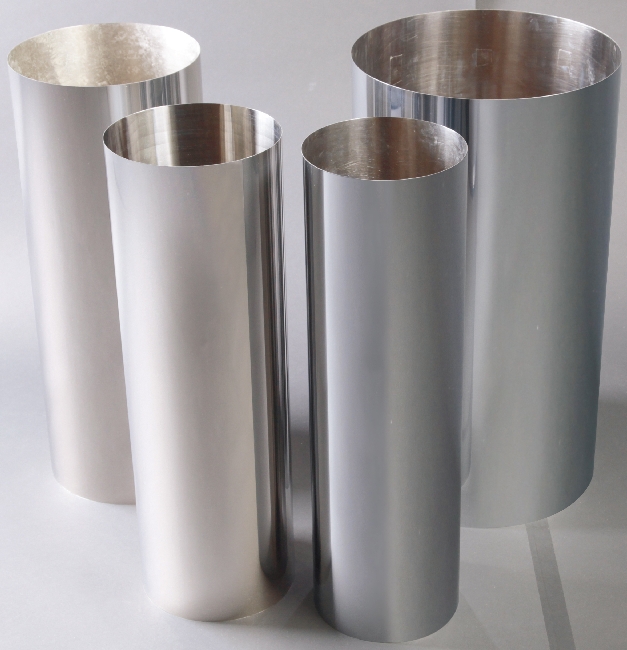

研磨可能形状

φ300mm×長さ1460mmまで研磨可能

極薄板の研磨技術から発展し、「エンドレス加工したスリーブ状態」で外表面を鏡面研磨し、提供する事も可能です。
《研磨可能形状》
板厚100μm以上でエンドレス加工を施したスリーブ状で研磨可能です。
実績径 Φ300×1460L×0.15mm Φ500×1320L×0.3mm
《研磨可能材質》
SUS・電鋳スリーブNi(Crメッキ品も対応可)・Cu その他の材質はお問い合わせ下さい

*クリックすると拡大表示されます

極薄板厚0.1mmから研磨可能

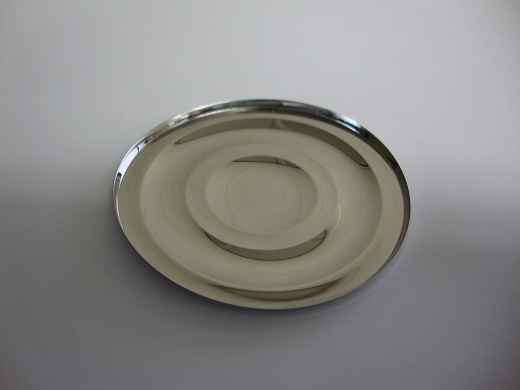

写真はバルブに使用するダイアフラムですが、工程上の都合で研磨後のプレス成型が困難なために、プレス成型後に接ガス流路面(片面)を研磨したものです。
板状研磨後にプレス成型できる場合は板状での先行研磨ももちろん可能です。
《研磨可能最大サイズ》
Min板厚0.1mm以上×2m×2m程度の大きさまで対応可能です。コイル状でも対応できます。
《研磨可能材質》
鉄・SUS・エルジロイ・Ni・Ni+Crメッキ施工品・ハステロイ・アルミ系・銅系・その他材質はお問い合わせください。

*クリックすると拡大表示されます

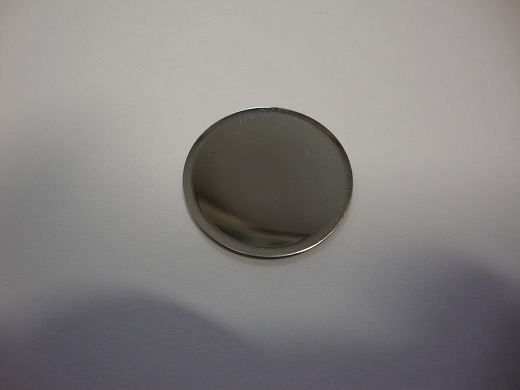

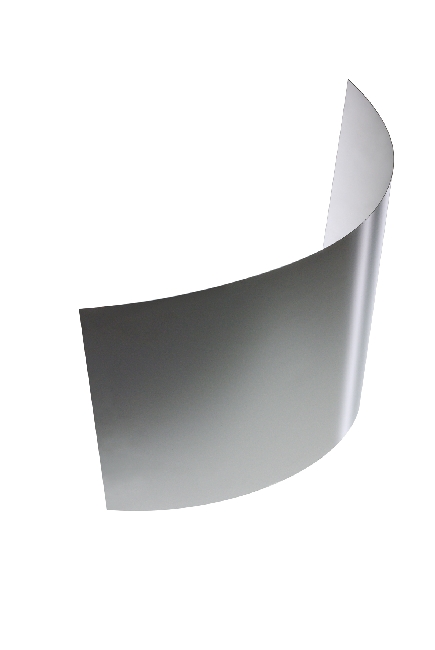

極薄板厚0.1mmから研磨可能

板厚が100μ以上(0.1mm・・・大よそコピー用紙2枚を重ねた厚さ)有れば、表面を鏡面研磨し(絶対粗さで5nm以上)提供する事が可能です。
《研磨可能最大サイズ》
板厚100μm(0.1mm)×2m×2m コイル状でも可能です。
《研磨可能材質》
SUS・エルジロイ・Ni・NiにCrメッキ施工品・ハステロイ その他の材質はお問い合わせ下さい

*クリックすると拡大表示されます

3次元形状部品の内外面等の研磨が可能

《研磨可能サイズ》
指に乗るものからトラックに載せて運搬できる大きさまで対応可能です。
《研磨可能材質》
鉄・SUS・Ni・Ni+Crメッキ施工品・ハステロイ・コバルト・アルミ系・銅系・その他材質はお問い合わせください。

*クリックすると拡大表示されます

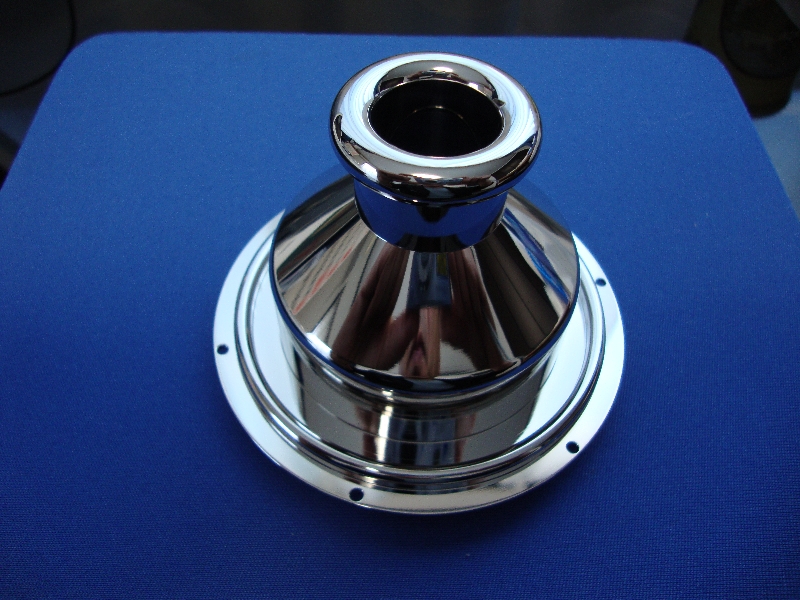

内外面の研磨事例

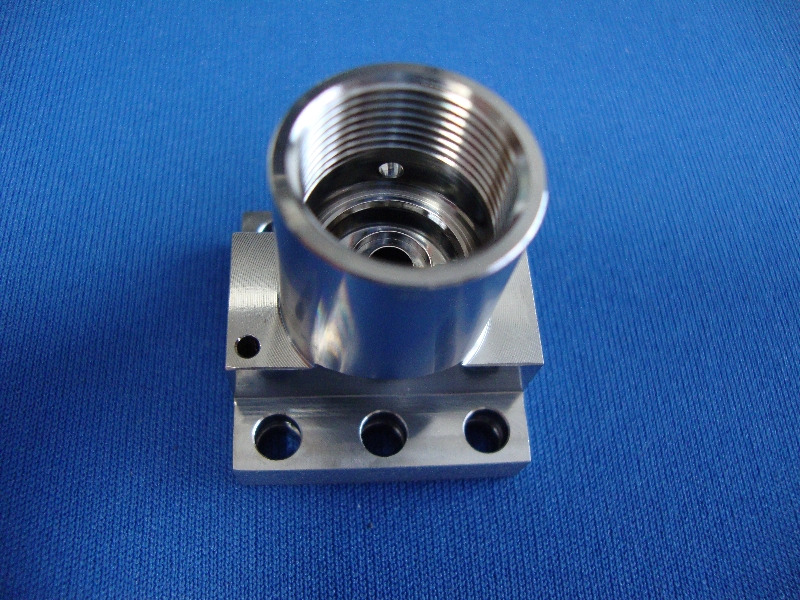

内面の接ガス流路を研磨した事例

撹拌・貯蔵タンク(製薬・食品・その他)
真空チャンバ等の内外面研磨が可能

接続フランジ面は保護マスキングを行い打痕・傷に依る漏れなどを防止します。
研磨方法はバフ研磨・複合電解研磨での対応が可能で、食品用・薬品用の撹拌タンク類では耐腐食性・段取り替え時の洗浄性が格段に向上します。
《研磨可能サイズ》
手に乗るものからトラックに載せて運搬できる大きさまで対応可能です。
取り外しや搬送が不可能な場合には、出張研磨もお受けします。
《研磨可能材質》
鉄・SUS・アルミ系・銅系・その他材質はお問い合わせください。

*クリックすると拡大表示されます
タンク内面の研磨事例

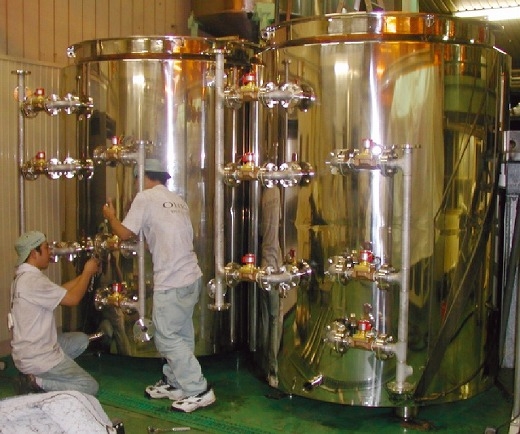

タンク外面の研磨事例

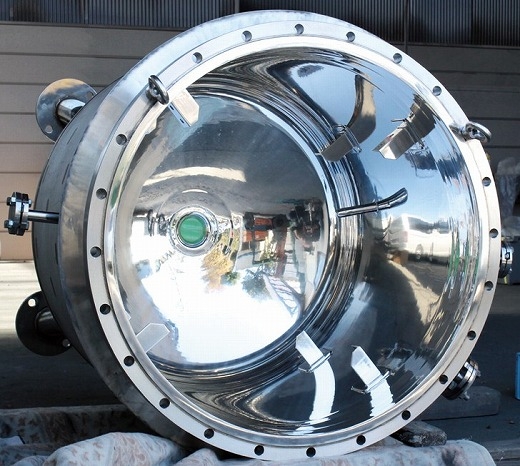

真空チャンバ
